Tecnologia de disjuntor térmico série YBRM5 160 de alto desempenho

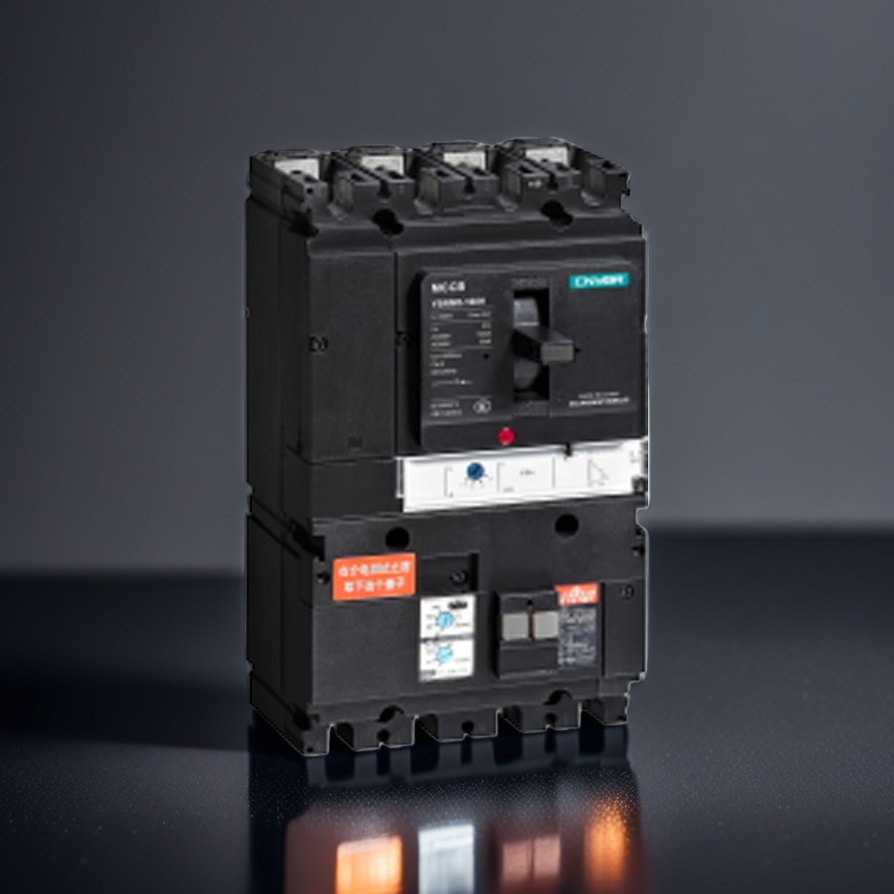

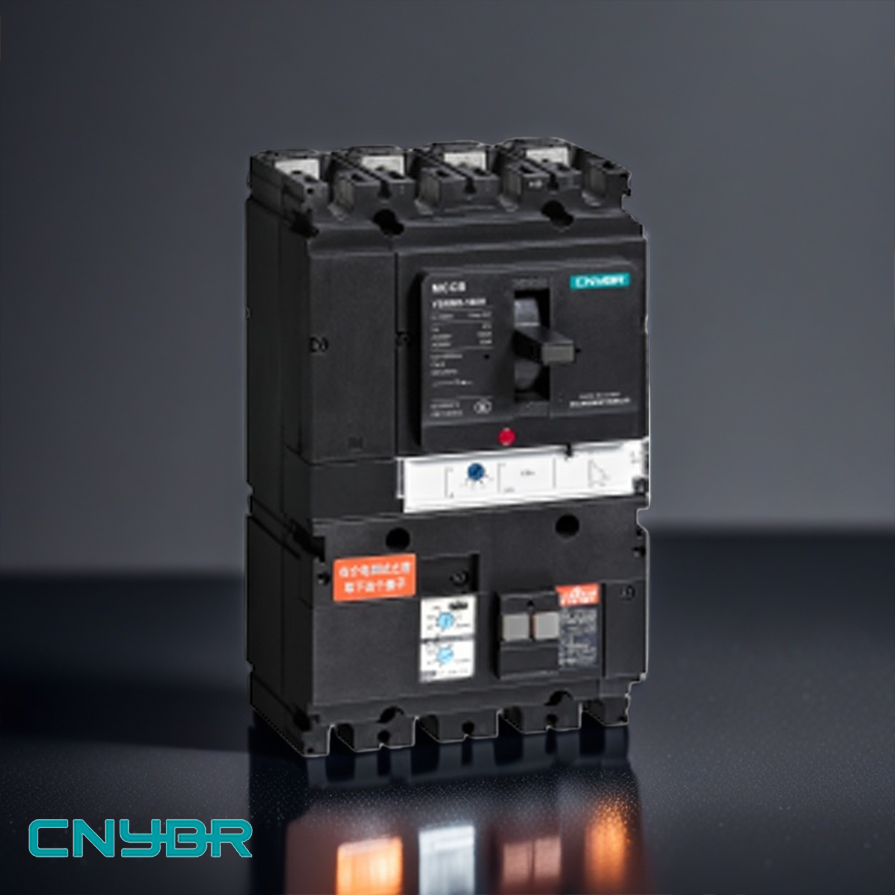

A série YBRM5-160 de disjuntores termomagnéticos em caixa moldada também é desenvolvida por equipes de projeto de primeira classe, tanto dentro quanto fora da empresa, contando com uma plataforma de projeto de simulação e adotando tecnologias avançadas internacionais. Eles integram uma série de tecnologias de ponta, como pontos de interrupção duplos rotativos, desengate de contato, disparo rápido de energia, sopro de ar e sopro magnético. A corrente nominal de seu grau de estrutura é 160A, o número de pólos pode ser selecionado como 3/4 pólos, a tensão nominal de isolamento é 1000V, a tensão nominal suportável ao impulso é 8kV, a tensão nominal de trabalho é AC400/AC690V, a frequência nominal de trabalho é 50Hz e a distância do arco é 0mm. Os níveis de capacidade de interrupção de curto-circuito são ricos. As capacidades nominais finais de interrupção de curto-circuito do tipo N, tipo H e tipo S a 400V são 55kA, 100kA e 150kA, respectivamente, e as capacidades nominais de interrupção de curto-circuito operacional a 690V são 25kA, 35kA e 65kA, respectivamente. A categoria de uso é Classe A, com vida mecânica de 30.000 vezes e vida elétrica de 15.000 vezes. As dimensões da conexão frontal fixa 2/3P e 4P são 105×161×86 e 140×161×86 respectivamente. O espaçamento entre terminais sem/com expansor de terminal é de 35/45 mm e a área da seção transversal é de 300 mm². Esta série de disjuntores é adequada para cenários de distribuição de alta potência, fornecendo proteção eficiente e confiável contra curto-circuito e sobrecarga para equipamentos elétricos. É a escolha preferida para garantia de segurança na distribuição de energia industrial e sistemas elétricos de grandes edifícios civis.
